Въведение

Минната шлам поставя две много различни изисквания към тръбопровода.

Първият е натиск.

Второто е износването.

Тръбопроводът може да транспортира минерална суспензия под непрекъснато налягане, докато твърдите частици многократно контактуват с вътрешната стена на тръбата. Ако тръбата е избрана само според номиналното налягане, механичното изискване може да бъде изпълнено, докато проблемът с вътрешното износване се игнорира.

Ето защо приложението наPE тръба, подсилена със стоманена телза минен тор трябва да се оцени според действителното състояние на тор.

Натискът е само една част от проблема

Минната суспензия не е еднородна течност.

Може да съдържа натрошена руда, минерални частици, отпадъци или други твърди вещества. Тяхната концентрация, размер на частиците, твърдост и скорост на потока пряко влияят върху натоварванията, действащи върху тръбата.

В същото време тръбопроводът може да работи под значително вътрешно налягане.

Това създава комбинация от механични и хидравлични изисквания.

Армировката от стоманена тел в aPE тръба, подсилена със стоманена телена мрежаима за цел да подобри{0}}издържането на натиск, докато PE вътрешният слой осигурява гладка полимерна повърхност и устойчивост на много корозивни среди.

Но армировката не трябва да се бърка с изключителна устойчивост на износване.

Това разграничение е важно при избора на тръба за транспортиране на тор.

Как е структурирана PE тръбата, подсилена със стоманена тел?

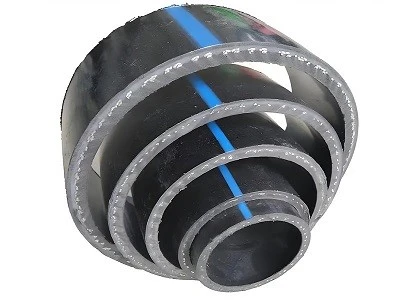

PE тръбата, подсилена със стоманена тел, обикновено използва композитна структура, състояща се от вътрешен PE слой, армиращ слой от стоманена телена мрежа и външен PE слой.

Вътрешният PE слой влиза в контакт с кашата.

Стоманената телена мрежа е вградена в стената на тръбата.

Външният PE слой предпазва композитната структура от външната среда.

Това създава-композитна тръба, носеща налягане, а не обикновена PE тръба.

Стоманената армировка помага да се устои на деформация, причинена от вътрешно налягане, докато PE слоевете осигуряват устойчивост на корозия и защитават армировката.

info-400-300

图 1

Какво се случва, когато налягането на суспензията се промени?

Системите за добиване на суспензия често работят непрекъснато, но работните условия не винаги са постоянни.

Мощността на помпата може да се промени.

Вентилите могат да се отварят или затварят.

Скоростите на потока могат да варират.

Разликите във височината могат да променят условията на налягане.

Тези промени поставят допълнителни механични изисквания към тръбопровода.

Армировката от стоманена тел помага на тръбата да поддържа структурна стабилност при натиск. Това е една от причинитеСкелетна тръба от стоманена телена мрежаконструкции се разглеждат за приложения на минно налягане.

Избраното номинално налягане обаче трябва да съвпада с действителната система.

Тръба не трябва да се избира само защото съдържа стоманена тел.

DN, PN, температурата и работните условия остават съществени.

info-400-300

图 2

Какво ще кажете за Slurry Wear?

Това е мястото, където купувачите трябва да погледнат отвъд името на тръбата.

PE има сравнително гладка вътрешна повърхност и може да работи добре в много приложения на тор. Въпреки това, суспензия, съдържаща големи количества твърди частици, може да причини значителна абразия.

Твърдостта на частиците има значение.

Размерът на частиците има значение.

Солидната концентрация има значение.

Скоростта на потока има значение.

Диаметърът на тръбата и промените в посоката на потока също оказват влияние върху локалното износване.

За умерено нанасяне на суспензия, подсиленият PE може да осигури полезна комбинация от характеристики на налягане и устойчивост на корозия.

За силно абразивна минерална суспензия, особено когато твърдите частици се транспортират непрекъснато с висока скорост, може да се наложи да се обмисли минна тръба от UHMWPE или друга специална устойчива-на износване структура.

Следователно правилното решение започва с шлама, а не с етикета на тръбата.

Защо PE вътрешният слой е важен?

Вътрешният PE слой създава повърхността, директно изложена на суспензията.

Неговата гладкост може да помогне за намаляване на съпротивлението на потока, докато неговата химическа устойчивост осигурява защита срещу много минни течности.

Това е особено уместно, когато суспензията съдържа разтворени соли, киселинни или алкални компоненти или химикали,-свързани с процеса.

Самата стоманена армировка не е предназначена за контакт с транспортираната среда.

PE слой отделя армировката от вътрешната среда.

Тази композитна структура е една от определящите характеристики на aPE тръба, подсилена със стоманена телена мрежа.

Типични приложения

PE тръбата, подсилена със стоманена тел, може да се обмисли за минни системи за суспензия, където ефективността на налягането е важно изискване и характеристиките на суспензията са съвместими с PE вътрешния слой.

Потенциалните приложения включват избрани линии за суспензия от руда, системи за обработка на минерали и секции под налягане в минни инсталации.

За отпадъци с висока концентрация на твърдо вещество или силни абразивни характеристики трябва да се оцени действителното състояние на износване, преди да се избере структурата на тръбата.

Типични параметри на продукта

Параметър	Типична спецификация
Продукт	PE тръба, подсилена със стоманена тел
Структура	PE + стоманена телена мрежа + PE
Номинален диаметър	DN50–DN600
Рейтинг на налягането	До PN2,5 MPa, в зависимост от спецификацията
Работна температура	Според действителния PE материал и спецификация на продукта
Среден	Минен шлам, хвост и съвместими среди
Укрепване	Стоманена{0}}мрежа с висока якост
Монтаж	Надземно, в изкоп или заровено

Как трябва да бъде определен тръбопроводът за суспензия?

Купувачът трябва да предостави нещо повече от „минна суспензия“.

Средата трябва да бъде идентифицирана.

Трябва да се осигури концентрация на твърдо вещество.

Трябва да се посочи размерът на частиците и, когато е възможно, твърдостта на частиците.

Работното налягане трябва да бъде потвърдено.

Работната температура също трябва да бъде включена.

Дължината на тръбопровода и методът на монтаж са важни за цялостната спецификация.

Тези подробности позволяват структурата на тръбата да бъде оценена спрямо действителното състояние на експлоатация.

ЧЗВ

Могат ли PE тръбите, подсилени със стоманена тел, да се използват за суспензия за добив?

Може да се счита за подходящи условия на тор. Действителният избор зависи от концентрацията на суспензията, размера на частиците, твърдостта, скоростта, налягането и температурата.

Стоманената тел прави ли тръбата-устойчива на износване?

Стоманената тел основно осигурява структурна армировка. Не трябва да се третира като основен слой,-устойчив на износване.

Подходяща ли е скелетната тръба от стоманена телена мрежа за хвостохранилище?

Може да се счита за подходящи системи за хвостохранилища, особено когато укрепването под налягане е важно. Силно абразивните отпадъци изискват отделна оценка на износването.

Защо вътрешният PE слой е важен?

Той осигурява контактната повърхност за суспензията и отделя транспортираната среда от стоманената армировка.

Суспензията определя структурата на тръбата

Тръбопроводът за минен шлам не може да бъде избран само по номинално налягане.

Армировката от стоманена тел отговаря на структурните изисквания и изискванията за налягане. PE слоевете осигуряват-устойчиви на корозия вътрешни и външни повърхности.

Но самата каша определя дали тази комбинация е подходяща.

За подходящи условия,PE тръба, подсилена със стоманена тел, PE тръба, подсилена със стоманена телена мрежаиСкелетна тръба от стоманена телена мрежапредлагат подсилена PE структура за минни напорни тръбопроводи, където се изисква както механична армировка, така и PE защита.
