Въведение

Изборът на тръба за минна линия за шлам не е просто въпрос на проверка на PN рейтинга.

Тръбопроводът може да работи под значително налягане, докато пренася рудни частици, хвост или концентрат. Налягането оказва напрежение върху структурата на тръбата. Междувременно твърдите частици непрекъснато се движат срещу вътрешната стена.

Това са две различни работни условия.

Една тръба може да отговаря на необходимото налягане и все още да има проблем с вътрешното износване. Може да се случи и обратното: силно{1}}устойчива на износване тръба може да не е подходяща, ако системата изисква номинално налягане над наличната конструкция.

За купувачите на копаене практическата работа е да намерят правилния баланс междукапацитет на налягане и устойчивост на износване на суспензията.

Това е мястото, където UHMWPE минни суспензионни тръби и подсилени тръбни системи като SRTP често влизат в дискусията.

Започнете с действителната каша

Преди да изберете тръбата, погледнете материала, който се транспортира.

Хвостът, медният концентрат, суспензията от желязна руда и други минерални суспензии не се държат по абсолютно същия начин. Твърдостта на частиците, размерът на частиците, концентрацията на твърди частици и скоростта на потока влияят върху степента на износване вътре в тръбата.

Суспензия, съдържаща твърди и ъгловати частици, може да бъде много по-агресивна от относително фина суспензия, дори когато и двата тръбопровода имат еднакъв диаметър и работно налягане.

Оформлението на тръбопровода също има значение.

Лакът променя посоката на потока. Редуктор променя площта на потока. Тройникът създава друг модел на потока. Секцията непосредствено след помпата може да се справи с особено взискателни условия.

Поради тази причина изборът на тръба въз основа само на диаметър и налягане често е непълен.

Налягането и износването са различни проблеми

Номиналното налягане е свързано главно със структурния дизайн на тръбата.

Износването се случва на вътрешната повърхност.

Двете трябва да се разглеждат отделно по време на спецификацията.

Например тръбопровод за-суспензия на дълги разстояния може да изисква PN4.0 или по-висок поради промени в надморската височина и условия на изпомпване. Това казва на купувача нещо важно за изискването за налягане, но не описва колко бързо може да се износи вътрешната повърхност.

Ако суспензията съдържа кварц или други твърди минерални частици, вътрешната стена може да бъде изложена на непрекъснато триене, дори когато налягането остава стабилно.

UHMWPE е интересен в тази ситуация, защото основната му сила не е просто устойчивост на натиск. Материалът се използва широко, когато вътрешната повърхност се нуждае от силна устойчивост на абразивна суспензия.

Какво прави UHMWPE различен?

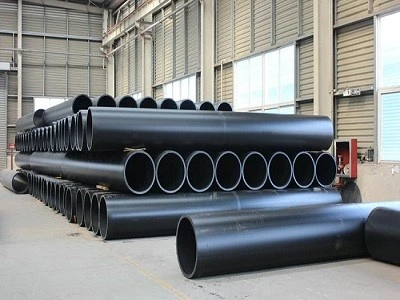

图 1

UHMWPE има много гладка вътрешна повърхност и нисък коефициент на триене.

Когато минералната суспензия се движи през тръбата, частиците срещат относително гладка полимерна повърхност, а не грапава метална повърхност.

Това има значение при дълги тръбопроводи.

Може да помогне за намаляване на съпротивлението на потока и да ограничи склонността на материала да остане прикрепен към вътрешната стена. UHMWPE също осигурява добра устойчивост на много химически среди, което е полезно, когато суспензията съдържа соли, киселинни компоненти, алкални вещества или химикали за обработка.

За приложенията за копаене привличането наистина е комбинацията:

устойчивост на износване + гладка повърхност + химическа устойчивост + устойчивост на удар.

Нито един имот не разказва цялата история.

Къде се вписва SRTP

SRTP или полиетиленова композитна тръба, подсилена със стоманена тел, подхожда към проблема от друга посока.

Тръбата съдържа -укрепващ слой от стоманена тел с висока якост между полиетиленовите слоеве. Армировката увеличава-способността за издържане на натиск, докато полиетиленът осигурява устойчивост на корозия и относително гладка повърхност на потока.

Това прави SRTP полезен за високо{0}}налягане на шахтна вода, дренаж и други системи за флуиди под налягане.

Може да се обмисли и за обслужване на тор, когато вътрешният слой е подходящ за действителната среда.

Но тази точка заслужава внимание при сравняване на SRTP с UHMWPE:

Подсилващият слой и работната вътрешна повърхност изпълняват различни функции.

Стоманената тел помага за структурна устойчивост на натиск. Вътрешният полимерен слой е частта, директно изложена на суспензията.

Ако се очаква тежка абразия, характеристиките на износване на този вътрешен слой стават важна спецификация.

Тръбопроводите-на дълги разстояния се нуждаят от нещо повече от номинално налягане

Една дълга линия за тор може да включва няколко помпени станции, промени в надморската височина и множество фитинги.

Тръбата може също така да бъде изложена на външни температурни промени и трудни условия на монтаж.

За купувачите си струва да погледнат отвъд номера на номиналното налягане и да проверят пълната оперативна картина:

Тази информация дава много по-полезна основа за избор на минна тръба за шлам.

Характеристики на продукта

图 2

Висока устойчивост на абразия

UHMWPE е подходящ за минни приложения, където твърди минерални частици непрекъснато контактуват с вътрешната стена.

Гладка вътрешна повърхност

Повърхността с ниско{0}}триене помага на суспензията да се движи през тръбопровода и може да намали склонността на финия минерален материал да залепва по стената.

Химическа устойчивост

UHMWPE има добра устойчивост на много киселинни, алкални и солени среди, срещани в минното дело.

Устойчивост на удар

Минералните частици не винаги се плъзгат леко по стената на тръбата. По-големите или ъгловати частици могат да създадат повтарящ се удар, особено около фитингите.

Лек

В сравнение с много тръбни системи, базирани на стомана, UHMWPE тръбата е относително лека, което може да улесни транспортирането и манипулирането.

Множество опции за натиск

UHMWPE минна тръба може да се достави в различни степени на налягане. Правилният клас PN трябва да бъде избран според диаметъра на тръбата, работното налягане и действителния дизайн на тръбопровода.

Параметри на продукта

Действителното налягане и дизайнът на стената трябва да бъдат потвърдени според диаметъра, работното налягане, условията на суспензията и изискванията за монтаж.

Сравнение: UHMWPE срещу SRTP

SRTP не е просто конкурентна версия на UHMWPE.

Неговата армировка от стоманена{0}}тел му дава ясно предимство, когато високото налягане и структурната армировка са основни изисквания. Може да бъде особено полезно в системи за вода в рудни и други приложения под налягане.

UHMWPE поставя повече акцент върху работната повърхност, изложена на абразивна суспензия.

За тръбопровод за-суспензия под високо налягане SRTP може да има смисъл, когато структурното укрепване е приоритет.

За абразивна суспензия UHMWPE предлага различно предимство: материалът, използван за работната повърхност, сам по себе си е много устойчив на износване.

Когато и двете изисквания са важни, решението трябва да се основава на цялостната конструкция на тръбата, а не само на името на продукта или номиналното налягане.

ЧЗВ

Може ли тръбата от UHMWPE да се използва за-минна суспензия под високо налягане?

Да, UHMWPE тръбата може да се доставя с различни стойности на налягането, включително PN1,0–PN10 в зависимост от диаметъра и дизайна на тръбата. Необходимият рейтинг на PN трябва да се определи от действителното работно налягане и условията на тръбопровода.

Високото налягане причинява ли пряко износване на тръбата?

Натискът и абразията са различни механизми. Износването е по-тясно свързано с твърдостта на частиците, размера на частиците, концентрацията на суспензията, скоростта на потока и промените в посоката на потока.

Подходящ ли е SRTP за абразивна суспензия?

Може да бъде, в зависимост от вътрешния слой и действителните условия на суспензията. Армировката от стоманена-тел основно отговаря на изискванията за налягане и структурни изисквания; вътрешният полимерен слой е директно изложен на суспензията.

Кои части от тръбопровода за минна течност трябва да получат допълнително внимание?

Колената, тройниците, редукторите и изпускателните секции на помпата заслужават специално внимание, тъй като промените в посоката или скоростта на потока могат да увеличат локалното износване.

ЗаявкаUHMWPEКвота за тръбиn

ЗаUHMWPE минна тръба, UHMWPE облицована стоманена тръба, UHMWPE колена и свързващи фланци, изпратете ни:

DN + PN + Тип суспензия + Концентрация на твърдо вещество + Размер на частиците + Дебит + Дължина на тръбопровода + Количество
