Въведение

Тръбопроводът за засмукване на пясък има две задачи едновременно: той трябва да изтегли пясък и вода в системата и трябва да оцелее при непрекъснат контакт с абразивни твърди частици.

Това създава комбинация от проблеми, с които нормалната тръба за тор може да не се сблъска.

Вътрешната стена е изложена на пясък и утайки, докато налягането вътре в тръбата може да падне под атмосферното по време на засмукване. Ако тръбопроводът е твърде слаб за условията на вакуум, деформацията може да се превърне в по-сериозен проблем от обикновеното износване.

За купувачи, избиращи aUHMWPE смукателна тръба за пясък, устойчивостта на абразия е важна, но е само една част от процеса на подбор.Устойчивост на вакуум, структура на тръбата, диаметър, размер на частиците и действителни условия на засмукваневсички трябва да се вземат предвид.

Първият въпрос: Какво е състоянието на засмукване?

Преди да изберете смукателна тръба за пясък, първо трябва да зададете един въпрос:

Какъв вакуум всъщност ще изпита тръбата?

Това има значение, тъй като засмукването е различно от-отвеждането под положително налягане.

Когато помпата или драгажното оборудване изтеглят материал през тръбопровода, налягането вътре в тръбата може да стане по-ниско от околното атмосферно налягане. След това външното налягане действа върху стената на тръбата.

Тръба, която работи добре при положително вътрешно налягане, не е автоматично подходяща за вакуумно обслужване.

Поради тази причина купувачите не трябва да избират смукателна тръба само според PN номер. Тръбната структура трябва да бъде оценена за очакваното външно налягане и условията на монтаж.

Вторият проблем: пясъкът не износва тръбата равномерно

Следващият проблем е вътрешното износване.

Пясък, седимент и чакъл непрекъснато се движат през тръбопровода. Степента на износване зависи от няколко работни условия.

Размер на частиците и твърдоствлияят върху интензивността на контакт с вътрешната стена.

Концентрация на твърди веществаопределя колко абразивни частици преминават през тръбата.

Скорост на потокавлияе върху движението и удара на частиците.

Геометрия на тръбопроводаопределя къде има вероятност частиците да ударят стената.

Последната точка е особено важна.

Правата тръба може да претърпи относително постоянно износване, докато завоите могат да развият много по-тежко локализирано износване, тъй като частиците променят посоката си и многократно контактуват с външната страна на завоя.

Защо UHMWPE може да се счита за засмукване на пясък

图 1

UHMWPE адресира няколко от тези проблеми чрез свойствата на материала.

Устойчивост на абразия

Всмукването на пясък включва непрекъснат контакт с частици. UHMWPE осигурява-устойчива на износване вътрешна повърхност за транспортиране на абразивен пясък и седимент.

Гладка вътрешна повърхност

Гладкият отвор намалява грапавостта на повърхността вътре в канала на потока и помага за поддържането на относително безпрепятствен път за пясъчна-водна суспензия.

Издръжливост и устойчивост на удар

Ако едър пясък, чакъл или неправилни частици навлязат в тръбопровода, тръбата може да претърпи удар, както и плъзгаща се абразия. UHMWPE има добра издръжливост и устойчивост на удар.

Олекотена конструкция

Дългите драгажни тръбопроводи могат да бъдат трудни за работа и препозициониране. UHMWPE е значително по-лек от стоманата, което може да опрости манипулирането в подходящи приложения.

图 2

Къде обикновено работи смукателната тръба за пясък?

UHMWPE тръба за засмукване на пясък може да се счита за драгиране на пясък, отстраняване на утайки, драгиране на реки и пристанища, възстановяване на пясък и други системи, при които пясъкът или утайката се изтеглят в тръбопровод.

Въпреки това, структурата на тръбата трябва да съответства на инсталацията.

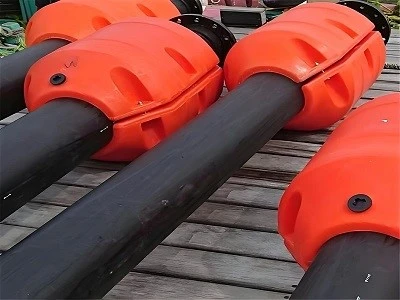

Къса смукателна връзка в близост до драгажно оборудване не е непременно подложена на същите условия като дълга потопена или плаваща смукателна линия.

Неподдържаната дължина на тръбата, състоянието на огъване, методът на свързване и нивото на вакуум могат да повлияят на необходимата структура.

UHMWPE параметри на смукателната тръба за пясък

*Важно:Рейтингът PN се отнася за положително{0}}производителност при налягане. Устойчивостта на вакуум и стабилността на външно-налягане трябва да бъдат потвърдени отделно за всмукващи приложения.

Какво трябва да провери купувачът преди да поръча?

1. Всмукателно налягане или вакуум

Това е един от най-важните параметри. Без него годността на вакуума не може да бъде правилно оценена.

2. Размер на пясъчните частици

Финият пясък и едрият пясък създават различни условия на износване и удар.

3. Концентрация на твърди вещества

По-високата концентрация означава по-голямо абразивно натоварване вътре в тръбата.

4. Скорост на потока

Прекомерната скорост може да увеличи удара на частиците и локалното износване.

5. Диаметър на тръбата

DN трябва да съответства на оборудването за драгиране и необходимия капацитет на потока.

6. Дължина на тръбопровода

Дългите смукателни тръбопроводи могат да създадат допълнителна{0}}загуба на налягане и структурни съображения.

7. Начин на монтаж

Плаващите, потопените и поддържаните инсталации имат различни механични изисквания.

8. Завои и фитинги

Броят и местоположението на завоите са от значение, защото тези зони могат да претърпят концентрирано износване.

ЧЗВ

Подходяща ли е смукателната тръба за пясък UHMWPE за вакуумно обслужване?

Възможно е, но пригодността на вакуума зависи от действителната структура на тръбата и условията на работа. Не трябва да се приема само от положителния-рейтинг на налягането.

Защо смукателната тръба може да се срути?

Ако външното атмосферно налягане надвишава налягането вътре в тръбата и конструкцията на тръбата няма достатъчно съпротивление на външно-налягане, може да възникне деформация или срутване.

По-големият диаметър прави ли устойчивостта на вакуум по-добра?

Не автоматично. Диаметърът, структурата на стените, свойствата на материала, неподдържаната дължина и работните условия влияят върху устойчивостта на външно-налягане.

Къде се износва най-много смукателната тръба за пясък?

При завои и промени в посоката-на потока може да има по-локализирано износване, тъй като частиците променят посоката си и многократно влизат в контакт със стената на тръбата.

Може ли UHMWPE да се справи с едър пясък?

UHMWPE има добра устойчивост на абразия и издръжливост и може да се счита за приложения с груб пясък, при условие че структурата на тръбата и работните условия са подходящи.

ЗаявкаUHMWPEКвота за тръбиn

ЗаUHMWPE минна тръба, UHMWPE облицована стоманена тръба, UHMWPE колена и свързващи фланци, изпратете ни:

DN + PN + Тип суспензия + Концентрация на твърдо вещество + Размер на частиците + Дебит + Дължина на тръбопровода + Количество
